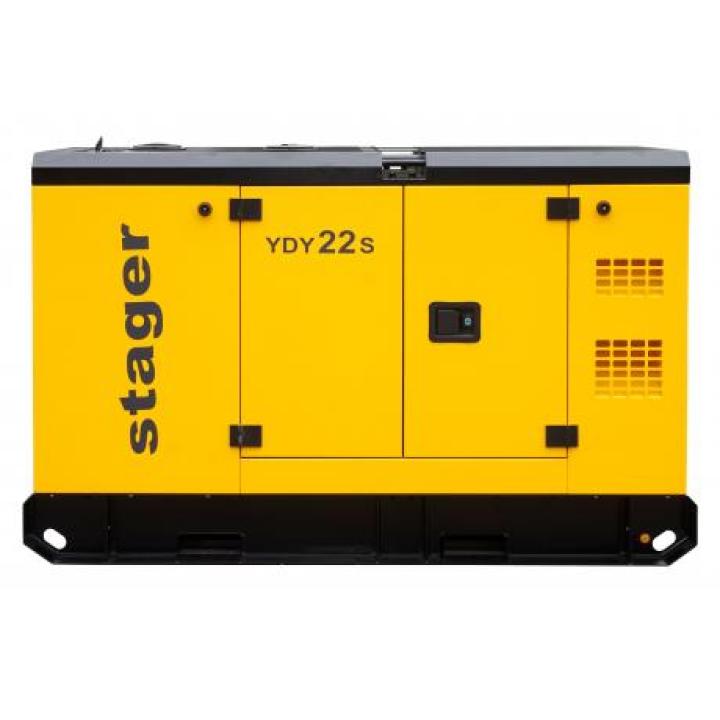

Generator insonorizat diesel monofazat 20kVA, Stager YDY22S

PStager YDY22S Generator insonorizat diesel monofazat 20kVA, 87A, 1500rpm

Descriere: Alternator Yorking Y184G/1P, grad de protectie IP23, clasa de izolatie H; Tampoane anti-vibratii; Filtru de aer uscat, filtru de combustibil, filtru ulei; Buson de motorina cu acces cu cheie; Intrerupator retea electrica; Buton de oprire in caz de urgenta montat la exteriorul carcasei; Capace protectie borne curent electric (pentru a restrictiona accesul sau atingerea accidentala) Carcasa insonorizata cu usi de acces pentru interventii de mentenanta si reparatii; Usile de acces ale generatorului sunt dotate cu chedere din cauciuc; Tampoane laterale din cauciuc pentru usile generatorului care previn lovirea accidentala a generatorului in cazul deschiderii complete a acestora; Fante de aerisire dotate cu grilaj de protectie pentru a evita patrunderea obiectelor mari din exterior in interiorul generatorului; Fereastra de vizionare a panoului de control, aflat pe o usa ce se poate incuia; Panou de control SmartGen HGM 4020; Baterie de pornire 12V, suport si cabluri; Instalatie electrica ordonata pe coduri de culoare si numere care faciliteaza interventiile chiar si de la distanta; Inele de ridicare in partea de sus a carcasei, iar sasiul este dotat cu fante pentru incarcare/descarcare cu ajutorul motostivuitoarelor. Conector ATS Baterie Display Digital Dotat cu preincalzire Optional: ATS

Date tehnice:
GENERATOR
Putere nominala: 20 kVA / 20 kW
Putere maxima: 22 kVA / 22 kW
Tensiune nominala: 230 V
Frecventa: 50 Hz
Curent nominal: 86.7 A
Factor de putere (cos ): 1.0
Capacitate rezervor combustibil: 92 L
Autonomie @ 100% sarcina: 13 ore
Nivel de zgomot LwA: 93 dB(A)
Grad de protectie: IP23
Dimensiuni (LxWxH) : 1890x910x1160 mm
Greutate neta: 830 kg
Panoul de control: SMARTGEN HGM 4020

ALTERNATOR
Marca alternator: Yorking
Model alternator: Y184G/1P
Tip cablare: Conexiune in serie
Putere nominala: 21 kVA
Eficienta: 83.90%
Excitatie: Auto-excitatie
TIF (factorul de influenta telefonica): 50 THF (distorsiuni datorate armonicilor): 2%
Clasa de izolatie: H
Grad de protectie: IP23
Numar rulmenti: 1
Faza / Poli: 1
Factor de putere: 1
Reglare tensiune: Stare constanta: 1%, Stare instantanee: 3%
Altitudine: 1000 m
Supraturatie (min-1): 20%

MOTOR
Marca motor: YTO
Model motor: Y495D
Tip motor: Motor diesel, 4-timpi, 4 cilindri in linie, racire cu apa
Putere nominala @1500rpm: 26 kW
Alezaj x Cursa: 95x105 mm
Capacitate cilindrica: 2.977 L
Rata de compresie: 18:1
Tip regulator: Mecanic

SISTEM ADMISIE
Tip aspiratie: Naturala
Rezistenta max. la admisie: 3.5 kPa
Debit aer: 1.66 m/min

SISTEM EVACUARE
Temperatura gazelor evacuate (dupa Turbo): 500o.C
Debit gaze evacuate: 4.3 m/min
Contrapresiune max. evacuare: 6 kPa

SISTEM DE UNGERE
Capacitate baie de ulei: 8 L
Tip ulei: PRO 10W-30
Consum ulei (ca % din consum combustibil): 0.72%
Avertizare presiune scazuta ulei: 100 kPa

SISTEM RACIRE
Capacitate lichid racire pentru motor: 5 L
Capacitate lichid racire (cu radiator): 9 L
Temperatura max. avertizare lichid racire: 95o.C
Temperatura max. a radiatorului: 50o.C

SISTEM COMBUSTIBIL
Tip injectie: Injectie directa
Consum combustibil (50%): 5.27 L/h
Consum combustibil (75%): 6.15 L/h
Consum combustibil (100%): 6.87 L/h

SISTEM PORNIRE
Capacitate electromotor: 3.5 kW
Tensiune pornire: 12 V
Capacitate acumulator: 60 Ah

PANOU DE CONTROL Panoul SmartGen HGM4020 este utilizat pentru controlul automat si monitorizarea generatorului de curent. Poate realiza functii precum: pornire / oprire automata, masurarea datelor, alarme de protectie, etc. Toti parametrii pot fi configurati de la panoul frontal sau utilizand interfata USB (sau RS485) si un calculator. Poate fi utilizat pe scara larga in toate tipurile de sisteme de control automat datorita structurii sale compacte, conexiunilor simple si fiabilitatii ridicate.
